Najważniejsze elementy układu widać już na pierwszym spojrzeniu
- Pompa ciepła nie tworzy ciepła od zera, tylko przenosi je z jednego miejsca do drugiego.
- Na schemacie najczęściej pojawiają się cztery kluczowe elementy: parownik, sprężarka, skraplacz i zawór rozprężny.
- Najważniejsze są trzy obiegi: dolne źródło, obieg chłodniczy i górne źródło.
- Im niższa temperatura zasilania instalacji, tym łatwiej uzyskać dobrą efektywność.
- Rodzaj pompy wpływa na wygląd schematu, wymagania montażowe i opłacalność w konkretnym domu.
Jak czytać schemat pompy ciepła bez technicznego chaosu

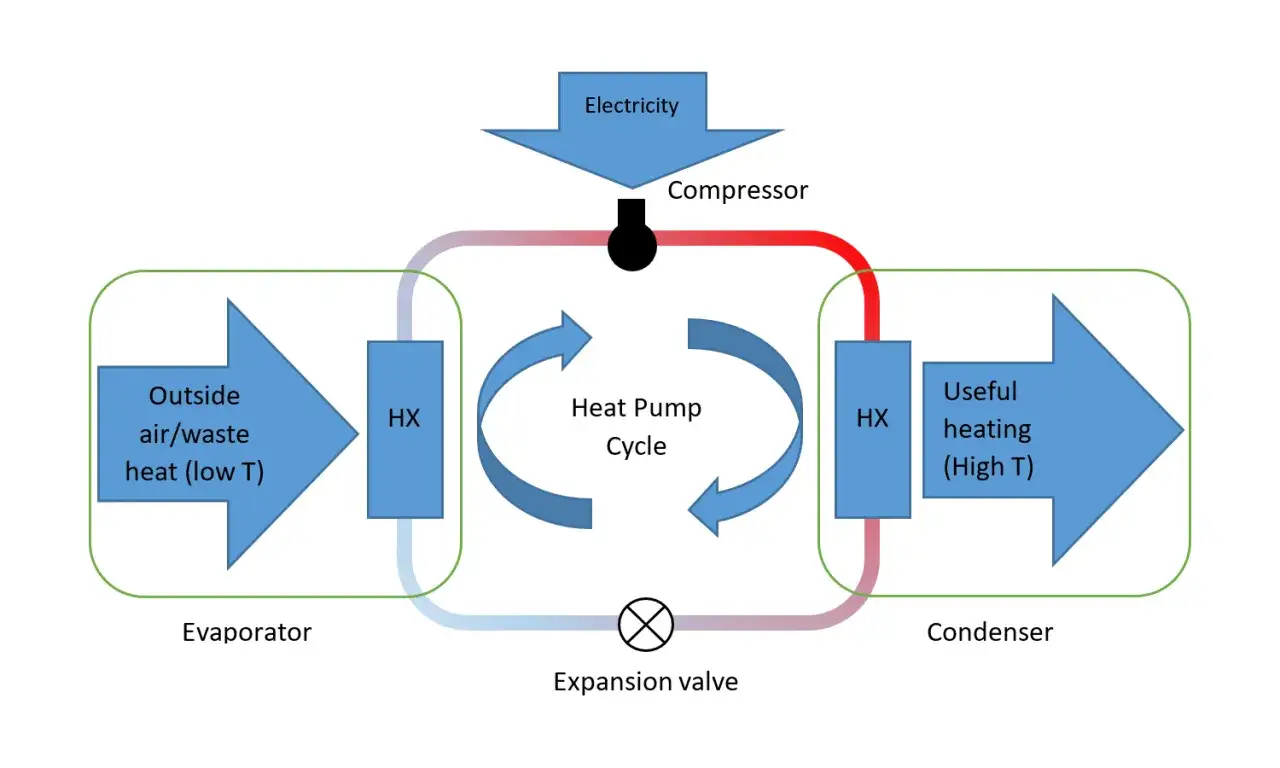

Ja zwykle zaczynam od prostego pytania: co urządzenie odbiera z otoczenia, co podnosi, a co przekazuje do domu? Na rysunku najczęściej widać cztery punkty obiegu chłodniczego: parownik, sprężarkę, skraplacz i zawór rozprężny. Strzałki pokazują, że ciepło nie jest „produkowane” w klasycznym sensie, tylko przenoszone z niższej temperatury do wyższej, dlatego taki diagram przypomina bardziej mapę przepływu energii niż zwykły plan instalacji.
W praktyce warto patrzeć na dwie rzeczy: skąd przychodzi energia i dokąd trafia po podbiciu temperatury. Jeśli te dwa końce są jasno pokazane, reszta schematu staje się dużo prostsza do odczytania. Kiedy już wiesz, co dzieje się na strzałkach, warto przejść do samych elementów i ich funkcji.
Z czego składa się układ i co robi każdy element
Na papierze wszystko wygląda prosto, ale w realnym projekcie kilka drobnych komponentów decyduje o tym, czy system pracuje spokojnie i efektywnie. Nie każdy producent pokazuje je tak samo, dlatego lubię czytać schemat z podziałem na funkcje, a nie na marketingowe nazwy. Poniżej zestawiam elementy, które pojawiają się najczęściej.
| Element | Rola w układzie | Co zwykle widać na schemacie | Dlaczego to ważne |
|---|---|---|---|
| Parownik | Pobiera ciepło z dolnego źródła | Wymiennik po stronie źródła zewnętrznego | To tu zaczyna się cały proces przenoszenia energii |
| Sprężarka | Podnosi ciśnienie i temperaturę czynnika | Serce obiegu chłodniczego | Od niej w dużej mierze zależy efektywność i głośność pracy |
| Skraplacz | Oddaje ciepło do instalacji grzewczej | Wymiennik po stronie domu | Tu energia trafia do podłogówki, grzejników albo CWU |
| Zawór rozprężny | Obniża ciśnienie czynnika przed kolejnym obiegiem | Mały element między wymiennikami | Bez niego układ nie wróciłby do warunków potrzebnych do poboru ciepła |
| Pompa obiegowa | Wymusza przepływ wody lub solanki | Po stronie dolnego lub górnego źródła | Odpowiada za stabilny transport energii |
| Bufor | Stabilizuje pracę instalacji | Zbiornik pośredni | Pomaga przy krótkich cyklach i zmiennym zapotrzebowaniu |
| Zasobnik CWU | Magazynuje ciepłą wodę użytkową | Osobny zbiornik lub zintegrowany moduł | Nie mylić z ogrzewaniem pomieszczeń, to osobny obieg użytkowy |
| Sterownik i czujniki | Zarządzają temperaturą, przepływem i pracą urządzenia | Układ automatyki, sondy temperatury, termostaty | Bez dobrej automatyki nawet dobry sprzęt działa mniej przewidywalnie |
| Zawór odwracający | Zmienia kierunek przepływu w trybie chłodzenia lub odszraniania | Częściej w pompach powietrznych | Ważny element, jeśli urządzenie ma pracować także latem |
Jeśli na rysunku nie ma przynajmniej czterech podstawowych elementów obiegu chłodniczego, zwykle masz do czynienia z uproszczonym szkicem, nie z dokumentacją, na której warto opierać decyzję. Sam zestaw części nie mówi jeszcze wszystkiego, bo kluczowe są trzy obiegi, które muszą pracować razem.
Trzy obiegi, które naprawdę decydują o działaniu systemu

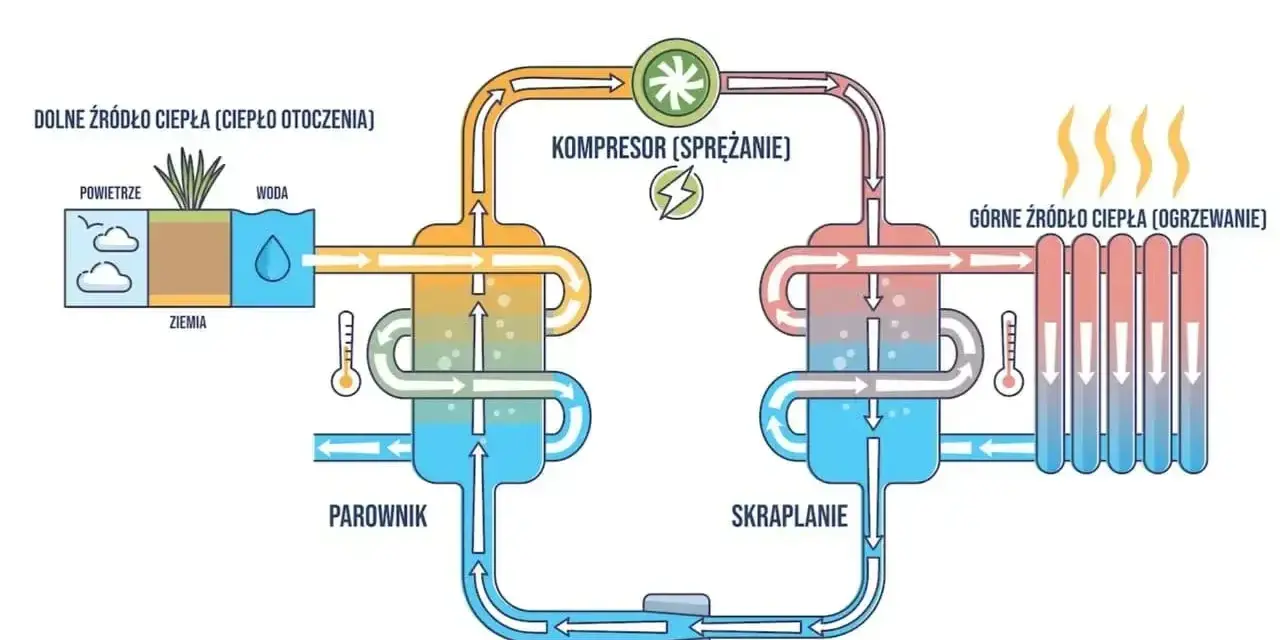

Właśnie tu większość osób gubi obraz całości. Pompa ciepła działa sensownie tylko wtedy, gdy dobrze spięte są trzy niezależne obiegi: dolne źródło, obieg chłodniczy i górne źródło. To nie jest detal techniczny dla instalatora, ale fundament całego systemu.
Dolne źródło
To miejsce, z którego pobierane jest ciepło: powietrze, grunt albo woda. W schemacie powietrznej pompy zobaczysz zwykle jednostkę zewnętrzną z wentylatorem, a przy gruntowej dodatkowy obieg solanki, czyli mieszaniny wody z glikolem, która nie zamarza w niskiej temperaturze. Im stabilniejsze dolne źródło, tym spokojniejsza praca układu zimą.
Obieg chłodniczy
Tu dzieje się właściwa „magia” termodynamiczna. Czynnik chłodniczy odparowuje, jest sprężany, oddaje ciepło i wraca przez zawór rozprężny do niższego ciśnienia. To dlatego w pompie ciepła liczy się nie tylko temperatura otoczenia, ale też różnica temperatur między źródłem a instalacją w budynku.
Przeczytaj również: Ceny prądu - Jak czytać rachunek i wybrać najlepszą ofertę?
Górne źródło
Tak nazywa się część instalacji, która odbiera ciepło do domu: ogrzewanie podłogowe, niskotemperaturowe grzejniki albo zasobnik ciepłej wody użytkowej. Z punktu widzenia efektywności to właśnie tutaj najczęściej rozstrzyga się sukces całej inwestycji, bo im niższa temperatura zasilania, tym lepiej dla pracy urządzenia. W praktyce 30-35°C przy podłogówce zwykle daje dużo lepsze warunki niż 55-60°C wymagane przez stare, przewymiarowane grzejniki.Gdy rozumiesz już, co robi każdy z tych trzech obiegów, łatwiej zobaczyć, dlaczego różne typy pomp mają na rysunku inne dodatkowe elementy.
Powietrzna, gruntowa i wodna pompa nie mają identycznych schematów
Na jednym rysunku nie da się uczciwie pokazać wszystkich wariantów. Powietrzna, gruntowa i wodna instalacja różnią się źródłem ciepła, osprzętem i zakresem robót, więc schemat musi to odzwierciedlać. To ważne nie tylko dla zrozumienia działania, ale też dla oceny kosztów i formalności.
| Typ pompy | Co zwykle widać na schemacie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Powietrzna | Jednostka zewnętrzna, wentylator, odszranianie, obieg do wnętrza budynku | Najprostszy montaż, brak odwiertów, niższy próg wejścia | Wydajność zależy od temperatury powietrza, pojawia się hałas i cykle odszraniania |
| Gruntowa | Sondy pionowe lub kolektor poziomy, obieg solanki, wymiennik pośredni | Bardziej stabilna praca przez cały sezon, mniejsza wrażliwość na mróz | Wyższy koszt inwestycyjny i większa ingerencja w działkę |
| Wodna | Studnia poboru i zrzutu, filtracja, czasem dodatkowa armatura zabezpieczająca | Bardzo dobra efektywność, jeśli warunki hydrogeologiczne są odpowiednie | Wymaga odpowiedniego terenu, jakości wody i sprawdzenia formalności |
Ja traktuję tę tabelę jak skrót do decyzji inwestycyjnej: nie chodzi o to, która opcja jest „najlepsza w teorii”, tylko która ma sens przy konkretnym budynku i działce. To prowadzi wprost do kolejnego problemu, czyli błędów w odczycie i złych założeń projektowych.
Najczęstsze błędy przy interpretacji schematu i wyborze instalacji
Najwięcej pomyłek widzę wtedy, gdy ktoś patrzy na taki rysunek jak na prostą obietnicę oszczędności. Schemat pokazuje zasadę działania, ale nie zastępuje projektu, obliczeń cieplnych ani realnej oceny budynku. Właśnie dlatego niektóre instalacje działają świetnie, a inne rozczarowują mimo podobnego urządzenia.
- Zakładanie zbyt wysokiej temperatury zasilania. Jeśli instalacja ma pracować jak dawny kocioł i stale potrzebuje 60°C, efektywność zwykle spada, a rachunki rosną.
- Pomijanie bufora lub zasobnika CWU. Te elementy nie zawsze są konieczne, ale w wielu układach poprawiają stabilność pracy i komfort użytkowania.
- Ignorowanie odszraniania w pompach powietrznych. Zimą jednostka zewnętrzna musi co jakiś czas usuwać szron, a to normalny element pracy, nie wada samego urządzenia.
- Zbyt mała uwaga dla izolacji budynku. Nawet dobry układ nie nadrobi strat ciepła przez słabe ocieplenie, nieszczelne okna i złą wentylację.
- Mylenie schematu marketingowego z projektem wykonawczym. Ładny rysunek nie pokazuje przepływów, średnic rur, nastaw ani automatyki.
W praktyce rozpoznaję prostą zasadę: im mniej szczegółów technicznych ma rysunek, tym ostrożniej trzeba podchodzić do wniosków. A skoro o wnioskach mowa, czas spojrzeć na to, co ten układ oznacza dla realnego domu w Polsce.
Co ten układ mówi o opłacalności w polskim domu
W polskich warunkach najczęściej wygrywa nie najdroższe urządzenie, tylko dobrze dopasowany system o niskiej temperaturze pracy. Jeśli dom ma solidną izolację, podłogówkę albo niskotemperaturowe grzejniki, pompa ciepła pracuje wyraźnie spokojniej i bardziej przewidywalnie. Jeżeli instalacja wymaga wysokich temperatur przez większość sezonu, trzeba liczyć się z gorszą sprawnością i mniejszym marginesem komfortu.

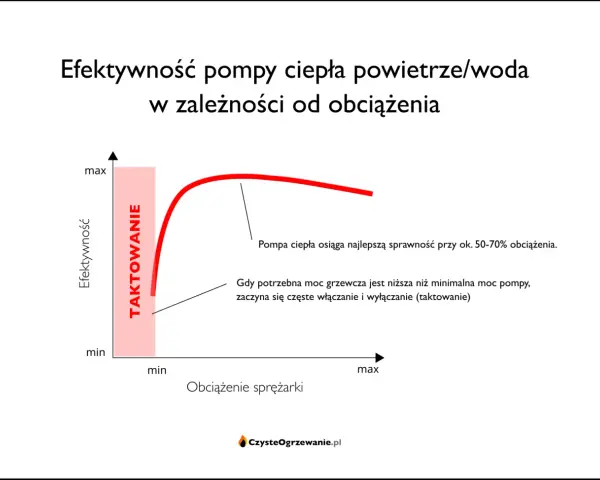

Tu przydają się dwa pojęcia: COP to chwilowa efektywność w danym momencie, a SCOP pokazuje średnioroczną sprawność sezonową. Właśnie dlatego jeden producentowy wykres nie mówi jeszcze wszystkiego o rachunkach, bo wyniki zmieniają się wraz z temperaturą źródła, temperaturą zasilania i jakością montażu. Ja zawsze zwracam uwagę, czy projekt uwzględnia też pracę przy mrozie, ewentualne źródło szczytowe i realne zapotrzebowanie budynku na ciepło.W skrócie: im lepiej budynek „dogaduje się” z niską temperaturą zasilania, tym bardziej opłacalny staje się cały układ. To już prowadzi do ostatniej rzeczy, którą naprawdę warto zapamiętać przed montażem lub porównaniem ofert.
Trzy rzeczy, które muszą się zgadzać w dobrze zaprojektowanym układzie
Przed podpisaniem umowy sprawdzałbym zawsze trzy rzeczy: temperatura zasilania w najchłodniejsze dni, sposób współpracy z istniejącą instalacją i to, czy schemat pokazuje dodatkowe elementy potrzebne do stabilnej pracy. Jeżeli te informacje są jasne, rysunek zaczyna być naprawdę użyteczny, a nie tylko dekoracyjny.
- Źródło ciepła. Czy jest to powietrze, grunt, czy woda, i czy warunki na działce faktycznie to wspierają.
- Temperatura instalacji grzewczej. Czy system pracuje niskotemperaturowo, czy wymaga wysokich parametrów.
- Osprzęt pomocniczy. Czy uwzględniono bufor, zasobnik CWU, automatykę, zabezpieczenia i odszranianie.
Jeśli te trzy obszary są dopracowane, diagram przestaje być ogólnym obrazkiem, a staje się naprawdę dobrą instrukcją do oceny projektu i rozmowy z instalatorem.
